1 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90

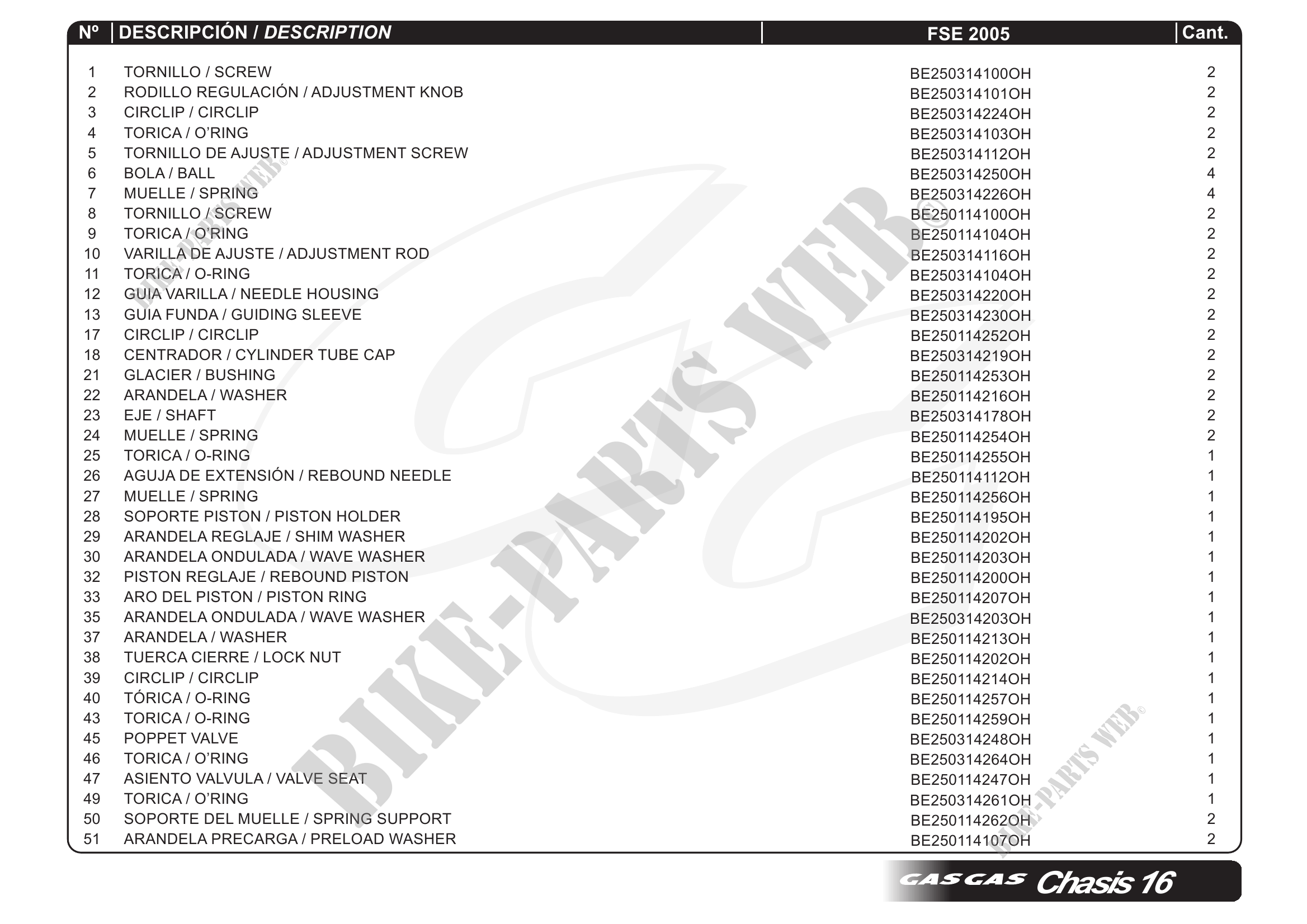

          N    DESCRIPCIÓN / DESCRIPTION                   FSE 2005                   Cant.

 1   TORNILLO / SCREW                           BE250314100OH                 2
 2   RODILLO REGULACIÓN / ADJUSTMENT KNOB       BE250314101OH                 2
 3   CIRCLIP / CIRCLIP                          BE250314224OH                 2
 4   TORICA / O'RING                            BE250314103OH                 2
 5   TORNILLO DE AJUSTE / ADJUSTMENT SCREW      BE250314112OH                 2
 6   BOLA / BALL                                BE250314250OH                 4
 7   MUELLE / SPRING                            BE250314226OH                 4
 8   TORNILLO / SCREW                           BE250114100OH                 2
 9   TORICA / O'RING                            BE250114104OH                 2
10   VARILLA DE AJUSTE / ADJUSTMENT ROD         BE250314116OH                 2
11   TORICA / O-RING                            BE250314104OH                 2
12   GUIA VARILLA / NEEDLE HOUSING              BE250314220OH                 2
13   GUIA FUNDA / GUIDING SLEEVE                BE250314230OH                 2
17   CIRCLIP / CIRCLIP                          BE250114252OH                 2
18   CENTRADOR / CYLINDER TUBE CAP              BE250314219OH                 2
21   GLACIER / BUSHING                          BE250114253OH                 2
22   ARANDELA / WASHER                          BE250114216OH                 2
23   EJE / SHAFT                                BE250314178OH                 2
24   MUELLE / SPRING                            BE250114254OH                 2
25   TORICA / O-RING                            BE250114255OH                 1
26   AGUJA DE EXTENSIÓN / REBOUND NEEDLE        BE250114112OH                 1
27   MUELLE / SPRING                            BE250114256OH                 1
28   SOPORTE PISTON / PISTON HOLDER             BE250114195OH                 1
29   ARANDELA REGLAJE / SHIM WASHER             BE250114202OH                 1
30   ARANDELA ONDULADA / WAVE WASHER            BE250114203OH                 1
32   PISTON REGLAJE / REBOUND PISTON            BE250114200OH                 1
33   ARO DEL PISTON / PISTON RING               BE250114207OH                 1
35   ARANDELA ONDULADA / WAVE WASHER            BE250314203OH                 1
37   ARANDELA / WASHER                          BE250114213OH                 1
38   TUERCA CIERRE / LOCK NUT                   BE250114202OH                 1
39   CIRCLIP / CIRCLIP                          BE250114214OH                 1
40   TÓRICA / O-RING                            BE250114257OH                 1
43   TORICA / O-RING                            BE250114259OH                 1
45   POPPET VALVE                               BE250314248OH                 1
46   TORICA / O'RINGDESCRIPCIÓN / DESCRIPTION   BE250314264OH                 1
47   ASIENTO VALVULA / VALVE SEAT               BE250114247OH                 1
49   TORICA / O'RING                            BE250314261OH                 1
50   SOPORTE DEL MUELLE / SPRING SUPPORT        BE250114262OH                 2
51   ARANDELA PRECARGA / PRELOAD WASHER         BE250114107OH                 2


                                                                Chasis 16
