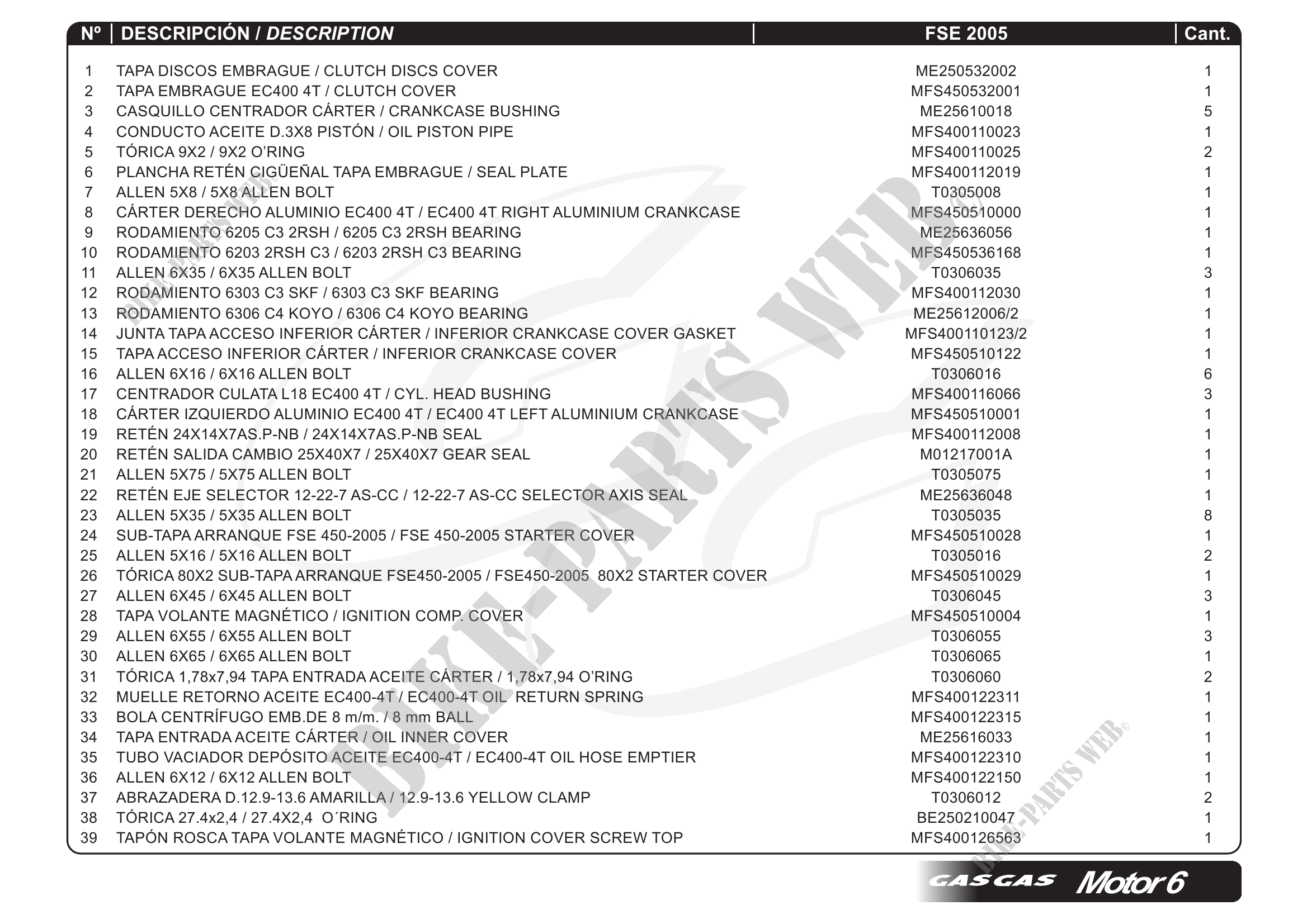

          N    DESCRIPCIÓN / DESCRIPTION                                                      FSE 2005                 Cant.
 1   TAPA DISCOS EMBRAGUE / CLUTCH DISCS COVER                                     ME250532002                 1
 2   TAPA EMBRAGUE EC400 4T / CLUTCH COVER                                        MFS450532001                 1
 3   CASQUILLO CENTRADOR CÁRTER / CRANKCASE BUSHING                                 ME25610018                 5
 4   CONDUCTO ACEITE D.3X8 PISTÓN / OIL PISTON PIPE                                MFS400110023                1
 5   TÓRICA 9X2 / 9X2 O'RING                                                       MFS400110025                2
 6   PLANCHA RETÉN CIGÜEAL TAPA EMBRAGUE / SEAL PLATE                              MFS400112019                1
 7   ALLEN 5X8 / 5X8 ALLEN BOLT                                                      T0305008                  1
 8   CÁRTER DERECHO ALUMINIO EC400 4T / EC400 4T RIGHT ALUMINIUM CRANKCASE        MFS450510000                 1
 9   RODAMIENTO 6205 C3 2RSH / 6205 C3 2RSH BEARING                                 ME25636056                 1
10   RODAMIENTO 6203 2RSH C3 / 6203 2RSH C3 BEARING                               MFS450536168                 1
11   ALLEN 6X35 / 6X35 ALLEN BOLT                                                    T0306035                  3
12   RODAMIENTO 6303 C3 SKF / 6303 C3 SKF BEARING                                  MFS400112030                1
13   RODAMIENTO 6306 C4 KOYO / 6306 C4 KOYO BEARING                                ME25612006/2                1
14   JUNTA TAPA ACCESO INFERIOR CÁRTER / INFERIOR CRANKCASE COVER GASKET          MFS400110123/2               1
15   TAPA ACCESO INFERIOR CÁRTER / INFERIOR CRANKCASE COVER                       MFS450510122                 1
16   ALLEN 6X16 / 6X16 ALLEN BOLT                                                    T0306016                  6
17   CENTRADOR CULATA L18 EC400 4T / CYL. HEAD BUSHING                             MFS400116066                3
18   CÁRTER IZQUIERDO ALUMINIO EC400 4T / EC400 4T LEFT ALUMINIUM CRANKCASE       MFS450510001                 1
19   RETÉN 24X14X7AS.P-NB / 24X14X7AS.P-NB SEAL                                    MFS400112008                1
20   RETÉN SALIDA CAMBIO 25X40X7 / 25X40X7 GEAR SEAL                                M01217001A                 1
21   ALLEN 5X75 / 5X75 ALLEN BOLT                                                    T0305075                  1
22   RETÉN EJE SELECTOR 12-22-7 AS-CC / 12-22-7 AS-CC SELECTOR AXIS SEAL            ME25636048                 1
23   ALLEN 5X35 / 5X35 ALLEN BOLT                                                    T0305035                  8
24   SUB-TAPA ARRANQUE FSE 450-2005 / FSE 450-2005 STARTER COVER                  MFS450510028                 1
25   ALLEN 5X16 / 5X16 ALLEN BOLT                                                    T0305016                  2
26   TÓRICA 80X2 SUB-TAPA ARRANQUE FSE450-2005 / FSE450-2005 80X2 STARTER COVER   MFS450510029                 1
27   ALLEN 6X45 / 6X45 ALLEN BOLT                                                    T0306045                  3
28   TAPA VOLANTE MAGNÉTICO / IGNITION COMP. COVER                                MFS450510004                 1
29   ALLEN 6X55 / 6X55 ALLEN BOLT                                                    T0306055                  3
30   ALLEN 6X65 / 6X65 ALLEN BOLT                                                    T0306065                  1
31   TÓRICA 1,78x7,94 TAPA ENTRADA ACEITE CÁRTER / 1,78x7,94 O'RING                  T0306060                  2
32   MUELLE RETORNO ACEITE EC400-4T / EC400-4T OIL RETURN SPRING                   MFS400122311                1
33   BOLA CENTRÍFUGO EMB.DE 8 m/m. / 8 mm BALL                                    MFS400122315                 1
34   TAPA ENTRADA ACEITE CÁRTER / OIL INNER COVER                                   ME25616033                 1
35   TUBO VACIADOR DEPÓSITO ACEITE EC400-4T / EC400-4T OIL HOSE EMPTIER           MFS400122310                 1
36   ALLEN 6X12 / 6X12 ALLEN BOLT                                                 MFS400122150                 1
37   ABRAZADERA D.12.9-13.6 AMARILLA / 12.9-13.6 YELLOW CLAMP                        T0306012                  2
38   TÓRICA 27.4x2,4 / 27.4X2,4 O´RING                                             BE250210047                 1
39   TAPÓN ROSCA TAPA VOLANTE MAGNÉTICO / IGNITION COVER SCREW TOP                MFS400126563                 1


                                                                                                   Motor 6
