1 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90

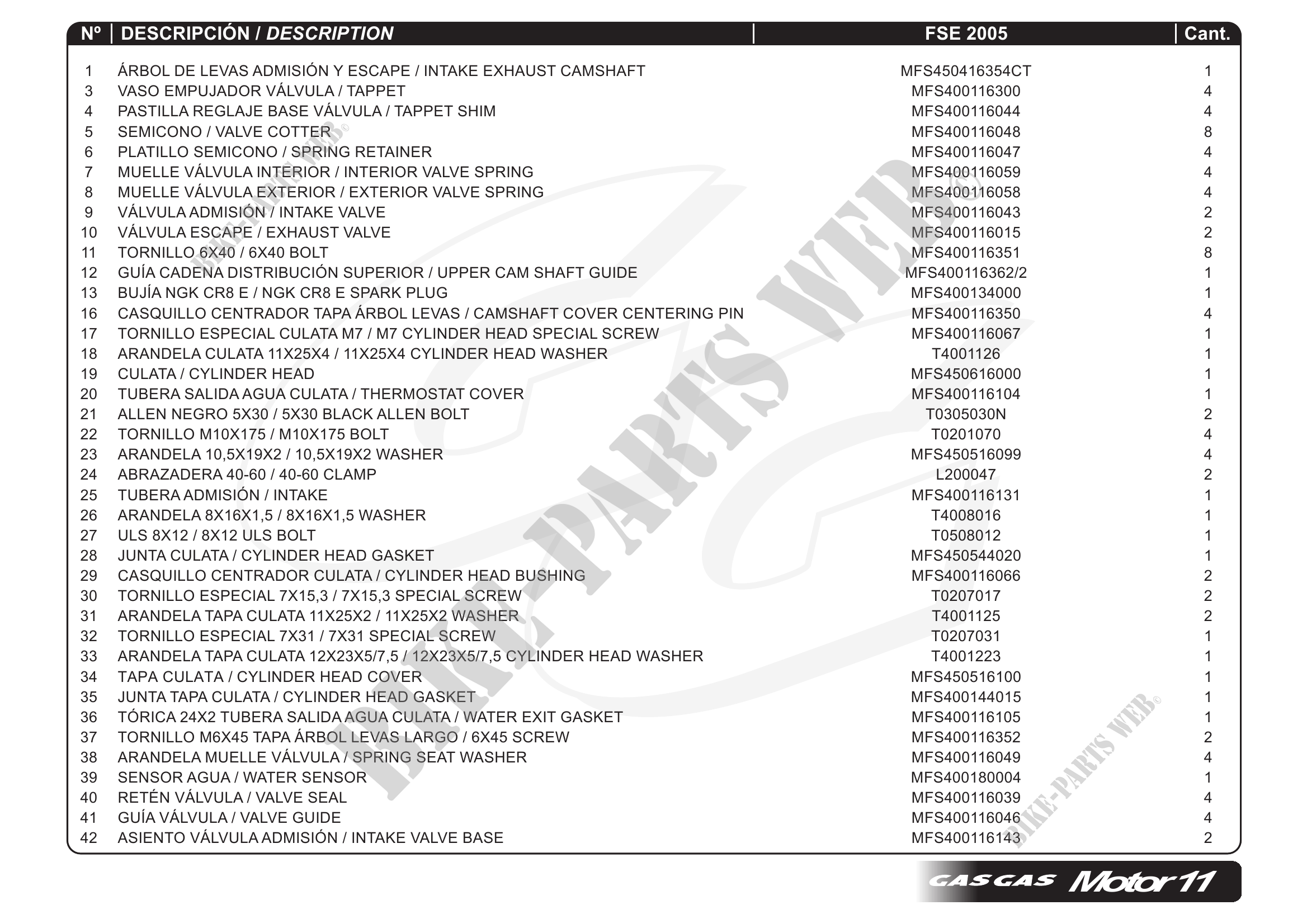

          N    DESCRIPCIÓN / DESCRIPTION                                               FSE 2005            Cant.
 1   ÁRBOL DE LEVAS ADMISIÓN Y ESCAPE / INTAKE EXHAUST CAMSHAFT            MFS450416354CT          1
 3   VASO EMPUJADOR VÁLVULA / TAPPET                                        MFS400116300           4
 4   PASTILLA REGLAJE BASE VÁLVULA / TAPPET SHIM                            MFS400116044           4
 5   SEMICONO / VALVE COTTER                                                MFS400116048           8
 6   PLATILLO SEMICONO / SPRING RETAINER                                    MFS400116047           4
 7   MUELLE VÁLVULA INTERIOR / INTERIOR VALVE SPRING                        MFS400116059           4
 8   MUELLE VÁLVULA EXTERIOR / EXTERIOR VALVE SPRING                        MFS400116058           4
 9   VÁLVULA ADMISIÓN / INTAKE VALVE                                        MFS400116043           2
10   VÁLVULA ESCAPE / EXHAUST VALVE                                         MFS400116015           2
11   TORNILLO 6X40 / 6X40 BOLT                                              MFS400116351           8
12   GUÍA CADENA DISTRIBUCIÓN SUPERIOR / UPPER CAM SHAFT GUIDE             MFS400116362/2          1
13   BUJÍA NGK CR8 E / NGK CR8 E SPARK PLUG                                 MFS400134000           1
16   CASQUILLO CENTRADOR TAPA ÁRBOL LEVAS / CAMSHAFT COVER CENTERING PIN    MFS400116350           4
17   TORNILLO ESPECIAL CULATA M7 / M7 CYLINDER HEAD SPECIAL SCREW           MFS400116067           1
18   ARANDELA CULATA 11X25X4 / 11X25X4 CYLINDER HEAD WASHER                   T4001126             1
19   CULATA / CYLINDER HEAD                                                 MFS450616000           1
20   TUBERA SALIDA AGUA CULATA / THERMOSTAT COVER                           MFS400116104           1
21   ALLEN NEGRO 5X30 / 5X30 BLACK ALLEN BOLT                                T0305030N             2
22   TORNILLO M10X175 / M10X175 BOLT                                          T0201070             4
23   ARANDELA 10,5X19X2 / 10,5X19X2 WASHER                                  MFS450516099           4
24   ABRAZADERA 40-60 / 40-60 CLAMP                                           L200047              2
25   TUBERA ADMISIÓN / INTAKE                                               MFS400116131           1
26   ARANDELA 8X16X1,5 / 8X16X1,5 WASHER                                      T4008016             1
27   ULS 8X12 / 8X12 ULS BOLT                                                 T0508012             1
28   JUNTA CULATA / CYLINDER HEAD GASKET                                    MFS450544020           1
29   CASQUILLO CENTRADOR CULATA / CYLINDER HEAD BUSHING                     MFS400116066           2
30   TORNILLO ESPECIAL 7X15,3 / 7X15,3 SPECIAL SCREW                          T0207017             2
31   ARANDELA TAPA CULATA 11X25X2 / 11X25X2 WASHER                            T4001125             2
32   TORNILLO ESPECIAL 7X31 / 7X31 SPECIAL SCREW                              T0207031             1
33   ARANDELA TAPA CULATA 12X23X5/7,5 / 12X23X5/7,5 CYLINDER HEAD WASHER      T4001223             1
34   TAPA CULATA / CYLINDER HEAD COVER                                      MFS450516100           1
35   JUNTA TAPA CULATA / CYLINDER HEAD GASKET                               MFS400144015           1
36   TÓRICA 24X2 TUBERA SALIDA AGUA CULATA / WATER EXIT GASKET              MFS400116105           1
37   TORNILLO M6X45 TAPA ÁRBOL LEVAS LARGO / 6X45 SCREW                     MFS400116352           2
38   ARANDELA MUELLE VÁLVULA / SPRING SEAT WASHER                           MFS400116049           4
39   SENSOR AGUA / WATER SENSOR                                             MFS400180004           1
40   RETÉN VÁLVULA / VALVE SEAL                                             MFS400116039           4
41   GUÍA VÁLVULA / VALVE GUIDE                                             MFS400116046           4
42   ASIENTO VÁLVULA ADMISIÓN / INTAKE VALVE BASE                           MFS400116143           2


                                                                                            Motor11
