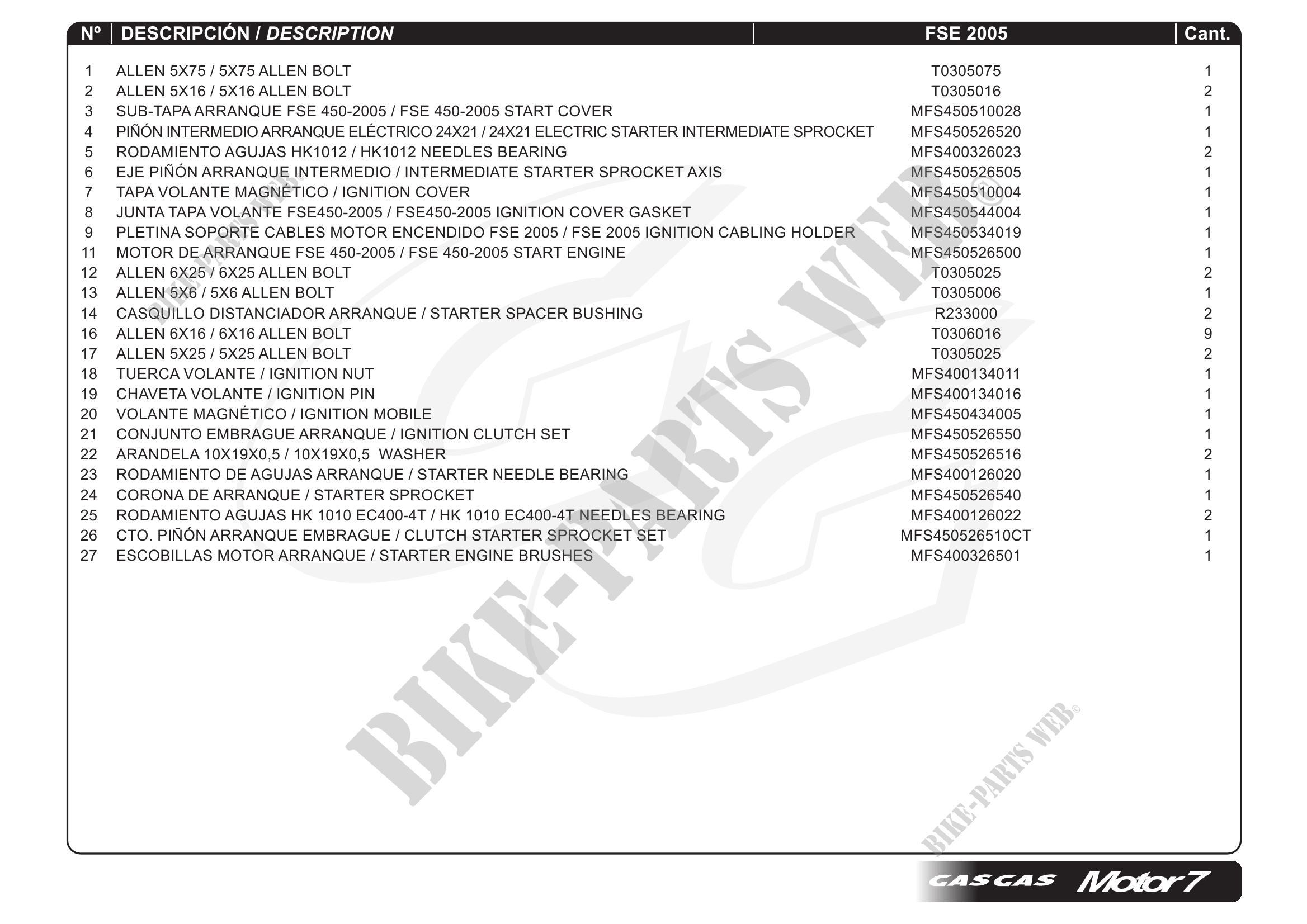

          N    DESCRIPCIÓN / DESCRIPTION                                                                   FSE 2005            Cant.
 1   ALLEN 5X75 / 5X75 ALLEN BOLT                                                                 T0305075               1
 2   ALLEN 5X16 / 5X16 ALLEN BOLT                                                                 T0305016               2
 3   SUB-TAPA ARRANQUE FSE 450-2005 / FSE 450-2005 START COVER                                  MFS450510028             1
 4   PIÓN INTERMEDIO ARRANQUE ELÉCTRICO 24X21 / 24X21 ELECTRIC STARTER INTERMEDIATE SPROCKET    MFS450526520             1
 5   RODAMIENTO AGUJAS HK1012 / HK1012 NEEDLES BEARING                                          MFS400326023             2
 6   EJE PIÓN ARRANQUE INTERMEDIO / INTERMEDIATE STARTER SPROCKET AXIS                          MFS450526505             1
 7   TAPA VOLANTE MAGNÉTICO / IGNITION COVER                                                    MFS450510004             1
 8   JUNTA TAPA VOLANTE FSE450-2005 / FSE450-2005 IGNITION COVER GASKET                         MFS450544004             1
 9   PLETINA SOPORTE CABLES MOTOR ENCENDIDO FSE 2005 / FSE 2005 IGNITION CABLING HOLDER         MFS450534019             1
11   MOTOR DE ARRANQUE FSE 450-2005 / FSE 450-2005 START ENGINE                                 MFS450526500             1
12   ALLEN 6X25 / 6X25 ALLEN BOLT                                                                 T0305025               2
13   ALLEN 5X6 / 5X6 ALLEN BOLT                                                                   T0305006               1
14   CASQUILLO DISTANCIADOR ARRANQUE / STARTER SPACER BUSHING                                     R233000                2
16   ALLEN 6X16 / 6X16 ALLEN BOLT                                                                 T0306016               9
17   ALLEN 5X25 / 5X25 ALLEN BOLT                                                                 T0305025               2
18   TUERCA VOLANTE / IGNITION NUT                                                              MFS400134011             1
19   CHAVETA VOLANTE / IGNITION PIN                                                             MFS400134016             1
20   VOLANTE MAGNÉTICO / IGNITION MOBILE                                                        MFS450434005             1
21   CONJUNTO EMBRAGUE ARRANQUE / IGNITION CLUTCH SET                                           MFS450526550             1
22   ARANDELA 10X19X0,5 / 10X19X0,5 WASHER                                                      MFS450526516             2
23   RODAMIENTO DE AGUJAS ARRANQUE / STARTER NEEDLE BEARING                                     MFS400126020             1
24   CORONA DE ARRANQUE / STARTER SPROCKET                                                      MFS450526540             1
25   RODAMIENTO AGUJAS HK 1010 EC400-4T / HK 1010 EC400-4T NEEDLES BEARING                      MFS400126022             2
26   CTO. PIÓN ARRANQUE EMBRAGUE / CLUTCH STARTER SPROCKET SET                                 MFS450526510CT            1
27   ESCOBILLAS MOTOR ARRANQUE / STARTER ENGINE BRUSHES                                         MFS400326501             1
