1 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 82

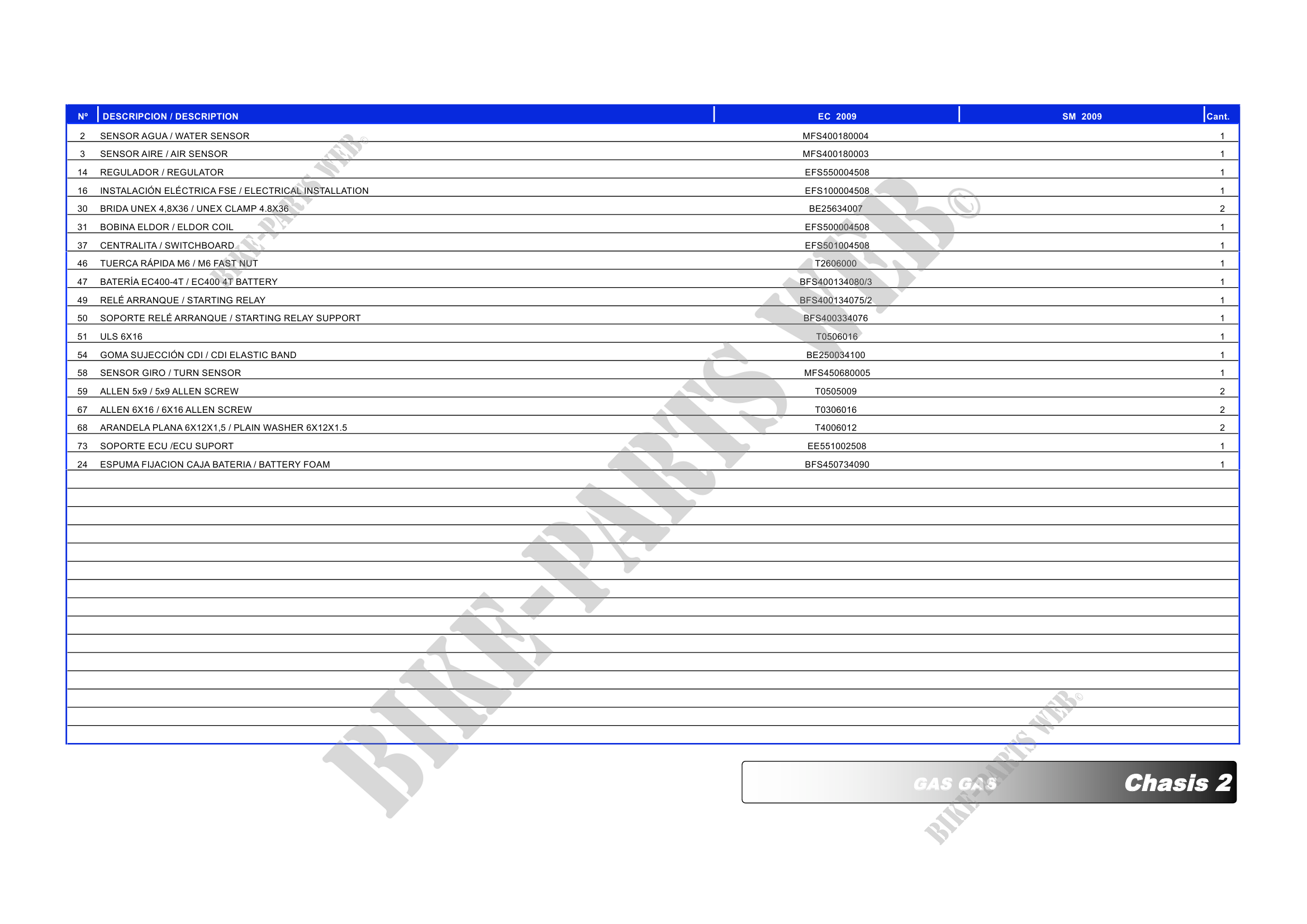

          N    DESCRIPCION / DESCRIPTION                                EC 2009                 SM 2009         Cant.

2    SENSOR AGUA / WATER SENSOR                            MFS400180004                                 1
3    SENSOR AIRE / AIR SENSOR                              MFS400180003                                 1
14   REGULADOR / REGULATOR                                  EFS550004508                                1
16   INSTALACIÓN ELÉCTRICA FSE / ELECTRICAL INSTALLATION    EFS100004508                                1
30   BRIDA UNEX 4,8X36 / UNEX CLAMP 4.8X36                  BE25634007                                  2
31   BOBINA ELDOR / ELDOR COIL                              EFS500004508                                1
37   CENTRALITA / SWITCHBOARD                               EFS501004508                                1
46   TUERCA RÁPIDA M6 / M6 FAST NUT                          T2606000                                   1
47   BATERÍA EC400-4T / EC400 4T BATTERY                   BFS400134080/3                               1
49   RELÉ ARRANQUE / STARTING RELAY                        BFS400134075/2                               1
50   SOPORTE RELÉ ARRANQUE / STARTING RELAY SUPPORT        BFS400334076                                 1
51   ULS 6X16                                                 T0506016                                  1
54   GOMA SUJECCIÓN CDI / CDI ELASTIC BAND                  BE250034100                                 1
58   SENSOR GIRO / TURN SENSOR                             MFS450680005                                 1
59   ALLEN 5x9 / 5x9 ALLEN SCREW                             T0505009                                   2
67   ALLEN 6X16 / 6X16 ALLEN SCREW                           T0306016                                   2
68   ARANDELA PLANA 6X12X1,5 / PLAIN WASHER 6X12X1.5         T4006012                                   2
73   SOPORTE ECU /ECU SUPORT                                EE551002508                                 1
24   ESPUMA FIJACION CAJA BATERIA / BATTERY FOAM            BFS450734090                                1




                                                                            GAS GAS             Chasis 2
