EC 515 FSR 122 Parts catalogue : Page 20

Microfiches
Enter the part number above
Image preview

Page 18

Image preview

Page 19

Image preview

Page 21

Image preview

Page 22

1 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 82

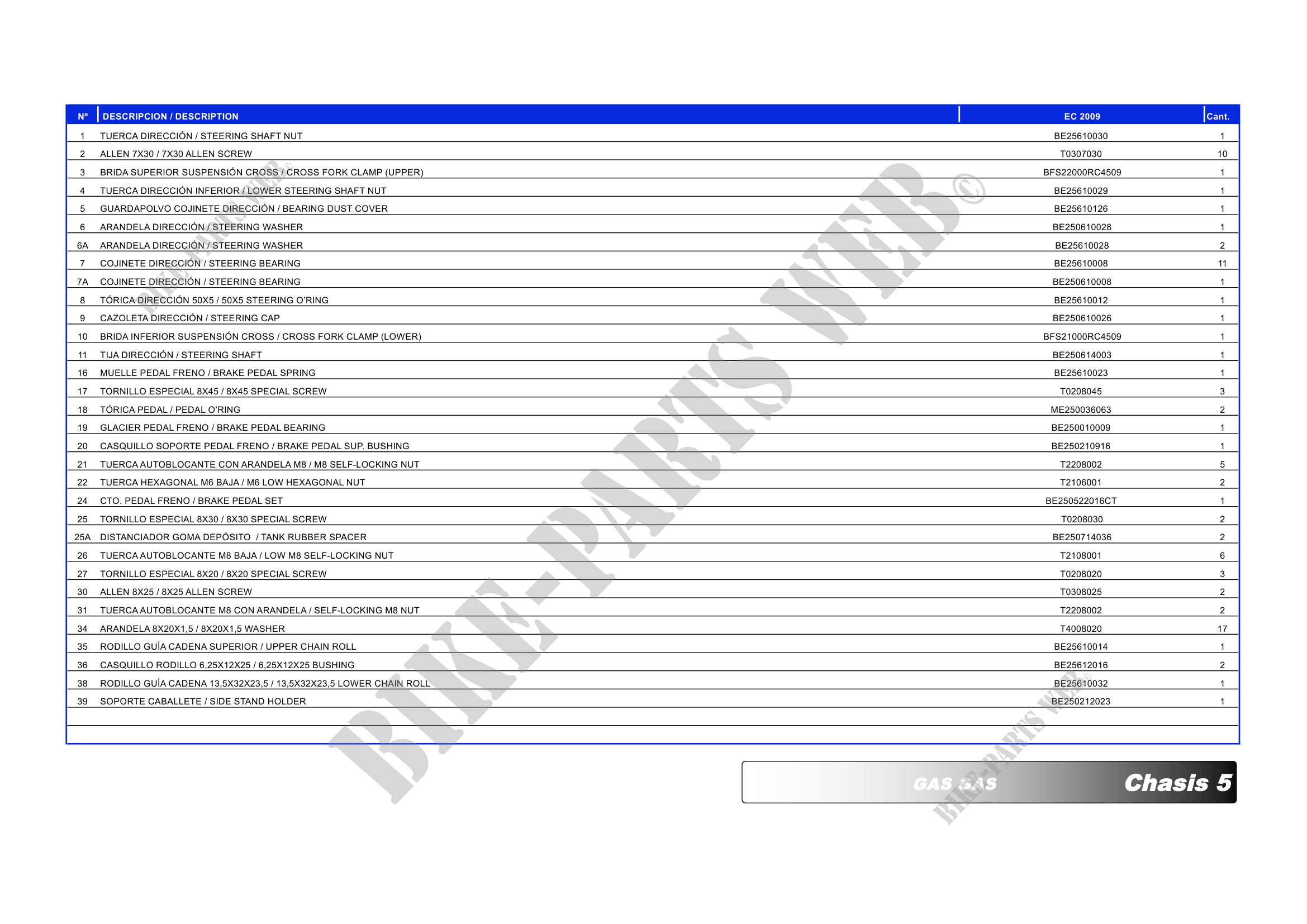

          N    DESCRIPCION / DESCRIPTION                                                       EC 2009             Cant.

1    TUERCA DIRECCIÓN / STEERING SHAFT NUT                                         BE25610030              1
2    ALLEN 7X30 / 7X30 ALLEN SCREW                                                   T0307030              10
3    BRIDA SUPERIOR SUSPENSIÓN CROSS / CROSS FORK CLAMP (UPPER)                   BFS22000RC4509           1
4    TUERCA DIRECCIÓN INFERIOR / LOWER STEERING SHAFT NUT                          BE25610029              1
5    GUARDAPOLVO COJINETE DIRECCIÓN / BEARING DUST COVER                           BE25610126              1
6    ARANDELA DIRECCIÓN / STEERING WASHER                                          BE250610028             1
6A   ARANDELA DIRECCIÓN / STEERING WASHER                                           BE25610028             2
7    COJINETE DIRECCIÓN / STEERING BEARING                                         BE25610008              11
7A   COJINETE DIRECCIÓN / STEERING BEARING                                         BE250610008             1
8    TÓRICA DIRECCIÓN 50X5 / 50X5 STEERING O'RING                                  BE25610012              1
9    CAZOLETA DIRECCIÓN / STEERING CAP                                             BE250610026             1
10   BRIDA INFERIOR SUSPENSIÓN CROSS / CROSS FORK CLAMP (LOWER)                   BFS21000RC4509           1
11   TIJA DIRECCIÓN / STEERING SHAFT                                               BE250614003             1
16   MUELLE PEDAL FRENO / BRAKE PEDAL SPRING                                       BE25610023              1
17   TORNILLO ESPECIAL 8X45 / 8X45 SPECIAL SCREW                                     T0208045              3
18   TÓRICA PEDAL / PEDAL O'RING                                                   ME250036063             2
19   GLACIER PEDAL FRENO / BRAKE PEDAL BEARING                                     BE250010009             1
20   CASQUILLO SOPORTE PEDAL FRENO / BRAKE PEDAL SUP. BUSHING                      BE250210916             1
21   TUERCA AUTOBLOCANTE CON ARANDELA M8 / M8 SELF-LOCKING NUT                       T2208002              5
22   TUERCA HEXAGONAL M6 BAJA / M6 LOW HEXAGONAL NUT                                 T2106001              2
24   CTO. PEDAL FRENO / BRAKE PEDAL SET                                           BE250522016CT            1
25   TORNILLO ESPECIAL 8X30 / 8X30 SPECIAL SCREW                                     T0208030              2
25A DISTANCIADOR GOMA DEPÓSITO / TANK RUBBER SPACER                                BE250714036             2
26   TUERCA AUTOBLOCANTE M8 BAJA / LOW M8 SELF-LOCKING NUT                           T2108001              6
27   TORNILLO ESPECIAL 8X20 / 8X20 SPECIAL SCREW                                     T0208020              3
30   ALLEN 8X25 / 8X25 ALLEN SCREW                                                   T0308025              2
31   TUERCA AUTOBLOCANTE M8 CON ARANDELA / SELF-LOCKING M8 NUT                       T2208002              2
34   ARANDELA 8X20X1,5 / 8X20X1,5 WASHER                                             T4008020              17
35   RODILLO GUÍA CADENA SUPERIOR / UPPER CHAIN ROLL                               BE25610014              1
36   CASQUILLO RODILLO 6,25X12X25 / 6,25X12X25 BUSHING                             BE25612016              2
38   RODILLO GUÍA CADENA 13,5X32X23,5 / 13,5X32X23,5 LOWER CHAIN ROLL              BE25610032              1
39   SOPORTE CABALLETE / SIDE STAND HOLDER                                         BE250212023             1




                                                                        GAS GAS                    Chasis 5
