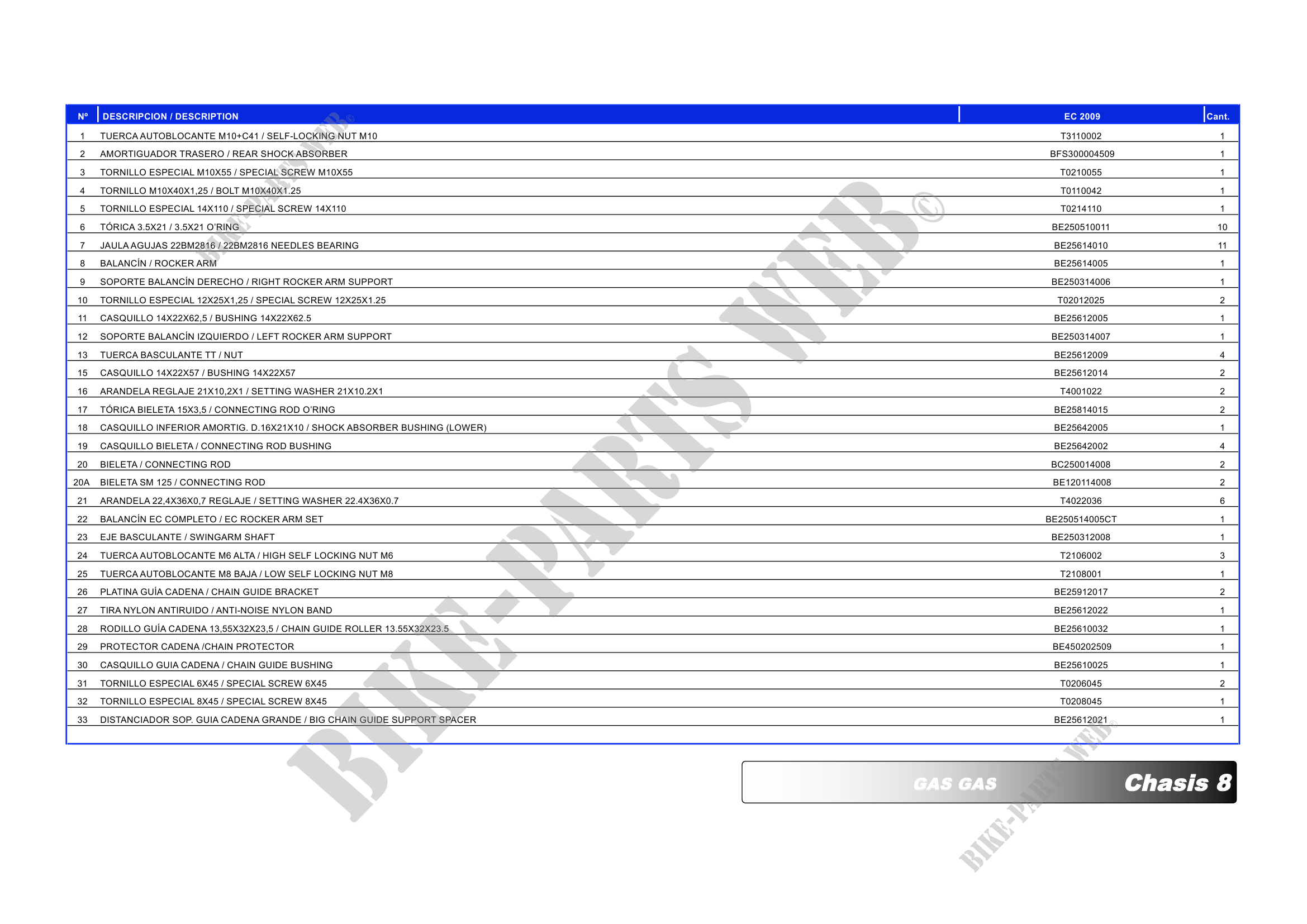

          N     DESCRIPCION / DESCRIPTION                                                              EC 2009            Cant.

 1    TUERCA AUTOBLOCANTE M10+C41 / SELF-LOCKING NUT M10                                    T3110002              1
 2    AMORTIGUADOR TRASERO / REAR SHOCK ABSORBER                                          BFS300004509            1
 3    TORNILLO ESPECIAL M10X55 / SPECIAL SCREW M10X55                                       T0210055              1
 4    TORNILLO M10X40X1,25 / BOLT M10X40X1.25                                               T0110042              1
 5    TORNILLO ESPECIAL 14X110 / SPECIAL SCREW 14X110                                       T0214110              1
 6    TÓRICA 3.5X21 / 3.5X21 O'RING                                                        BE250510011            10
 7    JAULA AGUJAS 22BM2816 / 22BM2816 NEEDLES BEARING                                     BE25614010             11
 8    BALANCÍN / ROCKER ARM                                                                BE25614005             1
 9    SOPORTE BALANCÍN DERECHO / RIGHT ROCKER ARM SUPPORT                                  BE250314006            1
10    TORNILLO ESPECIAL 12X25X1,25 / SPECIAL SCREW 12X25X1.25                               T02012025             2
11    CASQUILLO 14X22X62,5 / BUSHING 14X22X62.5                                            BE25612005             1
12    SOPORTE BALANCÍN IZQUIERDO / LEFT ROCKER ARM SUPPORT                                 BE250314007            1
13    TUERCA BASCULANTE TT / NUT                                                           BE25612009             4
15    CASQUILLO 14X22X57 / BUSHING 14X22X57                                                BE25612014             2
16    ARANDELA REGLAJE 21X10,2X1 / SETTING WASHER 21X10.2X1                                 T4001022              2
17    TÓRICA BIELETA 15X3,5 / CONNECTING ROD O'RING                                        BE25814015             2
18    CASQUILLO INFERIOR AMORTIG. D.16X21X10 / SHOCK ABSORBER BUSHING (LOWER)              BE25642005             1
19    CASQUILLO BIELETA / CONNECTING ROD BUSHING                                           BE25642002             4
20    BIELETA / CONNECTING ROD                                                             BC250014008            2
20A   BIELETA SM 125 / CONNECTING ROD                                                      BE120114008            2
21    ARANDELA 22,4X36X0,7 REGLAJE / SETTING WASHER 22.4X36X0.7                             T4022036              6
22    BALANCÍN EC COMPLETO / EC ROCKER ARM SET                                            BE250514005CT           1
23    EJE BASCULANTE / SWINGARM SHAFT                                                      BE250312008            1
24    TUERCA AUTOBLOCANTE M6 ALTA / HIGH SELF LOCKING NUT M6                                T2106002              3
25    TUERCA AUTOBLOCANTE M8 BAJA / LOW SELF LOCKING NUT M8                                 T2108001              1
26    PLATINA GUÍA CADENA / CHAIN GUIDE BRACKET                                            BE25912017             2
27    TIRA NYLON ANTIRUIDO / ANTI-NOISE NYLON BAND                                         BE25612022             1
28    RODILLO GUÍA CADENA 13,55X32X23,5 / CHAIN GUIDE ROLLER 13.55X32X23.5                 BE25610032             1
29    PROTECTOR CADENA /CHAIN PROTECTOR                                                    BE450202509            1
30    CASQUILLO GUIA CADENA / CHAIN GUIDE BUSHING                                          BE25610025             1
31    TORNILLO ESPECIAL 6X45 / SPECIAL SCREW 6X45                                           T0206045              2
32    TORNILLO ESPECIAL 8X45 / SPECIAL SCREW 8X45                                           T0208045              1
33    DISTANCIADOR SOP. GUIA CADENA GRANDE / BIG CHAIN GUIDE SUPPORT SPACER                BE25612021             1




                                                                                GAS GAS                   Chasis 8
