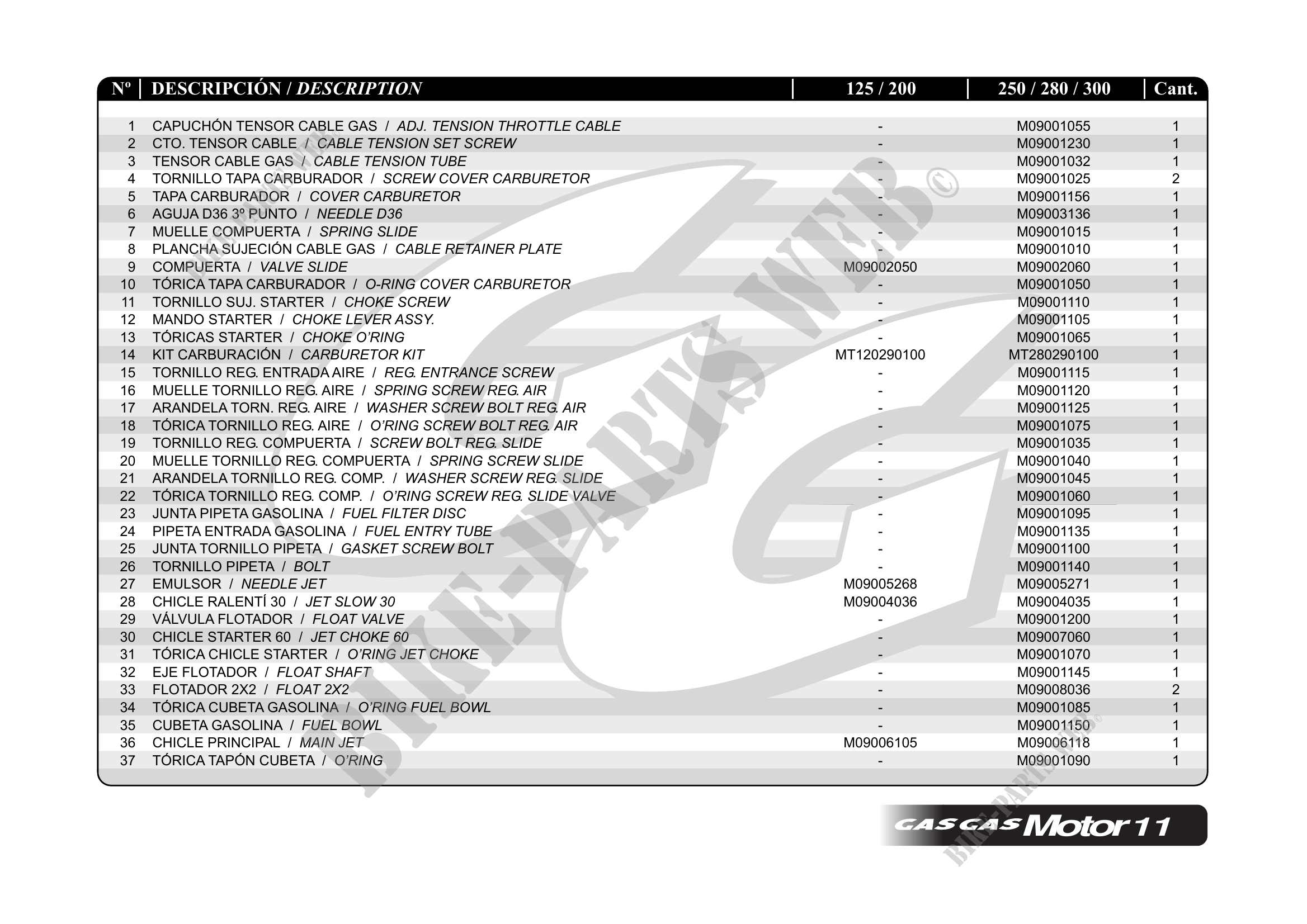

          N    DESCRIPCIÓN / DESCRIPTION                                     125 / 200    250 / 280 / 300   Cant.
 1   CAPUCHÓN TENSOR CABLE GAS / ADJ. TENSION THROTTLE CABLE           -          M09001055         1
 2   CTO. TENSOR CABLE / CABLE TENSION SET SCREW                       -          M09001230         1
 3   TENSOR CABLE GAS / CABLE TENSION TUBE                             -          M09001032         1
 4   TORNILLO TAPA CARBURADOR / SCREW COVER CARBURETOR                 -          M09001025         2
 5   TAPA CARBURADOR / COVER CARBURETOR                                -          M09001156         1
 6   AGUJA D36 3 PUNTO / NEEDLE D36                                    -          M09003136         1
 7   MUELLE COMPUERTA / SPRING SLIDE                                   -          M09001015         1
 8   PLANCHA SUJECIÓN CABLE GAS / CABLE RETAINER PLATE                 -          M09001010         1
 9   COMPUERTA / VALVE SLIDE                                       M09002050      M09002060         1
10   TÓRICA TAPA CARBURADOR / O-RING COVER CARBURETOR                  -          M09001050         1
11   TORNILLO SUJ. STARTER / CHOKE SCREW                               -          M09001110         1
12   MANDO STARTER / CHOKE LEVER ASSY.                                 -          M09001105         1
13   TÓRICAS STARTER / CHOKE O'RING                                    -          M09001065         1
14   KIT CARBURACIÓN / CARBURETOR KIT                             MT120290100    MT280290100        1
15   TORNILLO REG. ENTRADA AIRE / REG. ENTRANCE SCREW                  -          M09001115         1
16   MUELLE TORNILLO REG. AIRE / SPRING SCREW REG. AIR                 -          M09001120         1
17   ARANDELA TORN. REG. AIRE / WASHER SCREW BOLT REG. AIR             -          M09001125         1
18   TÓRICA TORNILLO REG. AIRE / O'RING SCREW BOLT REG. AIR            -          M09001075         1
19   TORNILLO REG. COMPUERTA / SCREW BOLT REG. SLIDE                   -          M09001035         1
20   MUELLE TORNILLO REG. COMPUERTA / SPRING SCREW SLIDE               -          M09001040         1
21   ARANDELA TORNILLO REG. COMP. / WASHER SCREW REG. SLIDE            -          M09001045         1
22   TÓRICA TORNILLO REG. COMP. / O'RING SCREW REG. SLIDE VALVE        -          M09001060         1
23   JUNTA PIPETA GASOLINA / FUEL FILTER DISC                          -          M09001095         1
24   PIPETA ENTRADA GASOLINA / FUEL ENTRY TUBE                         -          M09001135         1
25   JUNTA TORNILLO PIPETA / GASKET SCREW BOLT                         -          M09001100         1
26   TORNILLO PIPETA / BOLT                                            -          M09001140         1
27   EMULSOR / NEEDLE JET                                          M09005268      M09005271         1
28   CHICLE RALENTÍ 30 / JET SLOW 30                               M09004036      M09004035         1
29   VÁLVULA FLOTADOR / FLOAT VALVE                                    -          M09001200         1
30   CHICLE STARTER 60 / JET CHOKE 60                                  -          M09007060         1
31   TÓRICA CHICLE STARTER / O'RING JET CHOKE                          -          M09001070         1
32   EJE FLOTADOR / FLOAT SHAFT                                        -          M09001145         1
33   FLOTADOR 2X2 / FLOAT 2X2                                          -          M09008036         2
34   TÓRICA CUBETA GASOLINA / O'RING FUEL BOWL                         -          M09001085         1
35   CUBETA GASOLINA / FUEL BOWL                                       -          M09001150         1
36   CHICLE PRINCIPAL / MAIN JET                                   M09006105      M09006118         1
37   TÓRICA TAPÓN CUBETA / O'RING                                      -          M09001090         1




                                                                                  Motor 11
