1 5 10 15 20 25 30 35 40 45 50 55 60

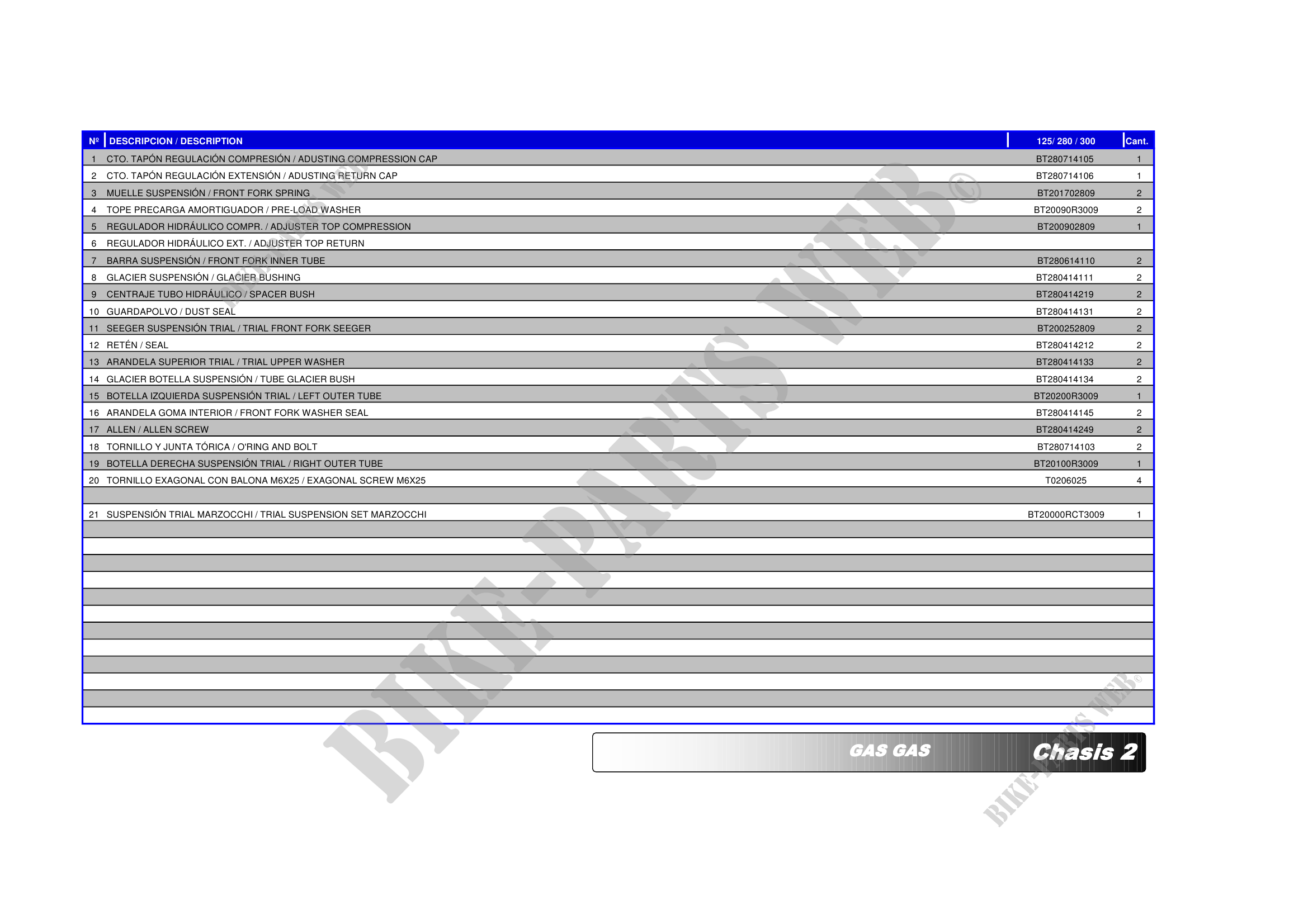

          N   DESCRIPCION / DESCRIPTION                                                125/ 280 / 300   Cant.
1   CTO. TAPÓN REGULACIÓN COMPRESIÓN / ADUSTING COMPRESSION CAP              BT280714105        1
2   CTO. TAPÓN REGULACIÓN EXTENSIÓN / ADUSTING RETURN CAP                    BT280714106        1
3   MUELLE SUSPENSIÓN / FRONT FORK SPRING                                    BT201702809        2
4   TOPE PRECARGA AMORTIGUADOR / PRE-LOAD WASHER                             BT20090R3009       2
5   REGULADOR HIDRÁULICO COMPR. / ADJUSTER TOP COMPRESSION                   BT200902809        1
6   REGULADOR HIDRÁULICO EXT. / ADJUSTER TOP RETURN
7   BARRA SUSPENSIÓN / FRONT FORK INNER TUBE                                 BT280614110        2
8   GLACIER SUSPENSIÓN / GLACIER BUSHING                                     BT280414111        2
9   CENTRAJE TUBO HIDRÁULICO / SPACER BUSH                                   BT280414219        2
10 GUARDAPOLVO / DUST SEAL                                                   BT280414131        2
11 SEEGER SUSPENSIÓN TRIAL / TRIAL FRONT FORK SEEGER                         BT200252809        2
12 RETÉN / SEAL                                                              BT280414212        2
13 ARANDELA SUPERIOR TRIAL / TRIAL UPPER WASHER                              BT280414133        2
14 GLACIER BOTELLA SUSPENSIÓN / TUBE GLACIER BUSH                            BT280414134        2
15 BOTELLA IZQUIERDA SUSPENSIÓN TRIAL / LEFT OUTER TUBE                      BT20200R3009       1
16 ARANDELA GOMA INTERIOR / FRONT FORK WASHER SEAL                           BT280414145        2
17 ALLEN / ALLEN SCREW                                                       BT280414249        2
18 TORNILLO Y JUNTA TÓRICA / O'RING AND BOLT                                 BT280714103        2
19 BOTELLA DERECHA SUSPENSIÓN TRIAL / RIGHT OUTER TUBE                       BT20100R3009       1
20 TORNILLO EXAGONAL CON BALONA M6X25 / EXAGONAL SCREW M6X25                   T0206025         4


21 SUSPENSIÓN TRIAL MARZOCCHI / TRIAL SUSPENSION SET MARZOCCHI              BT20000RCT3009      1




                                                                  GAS GAS   Chasis 2
