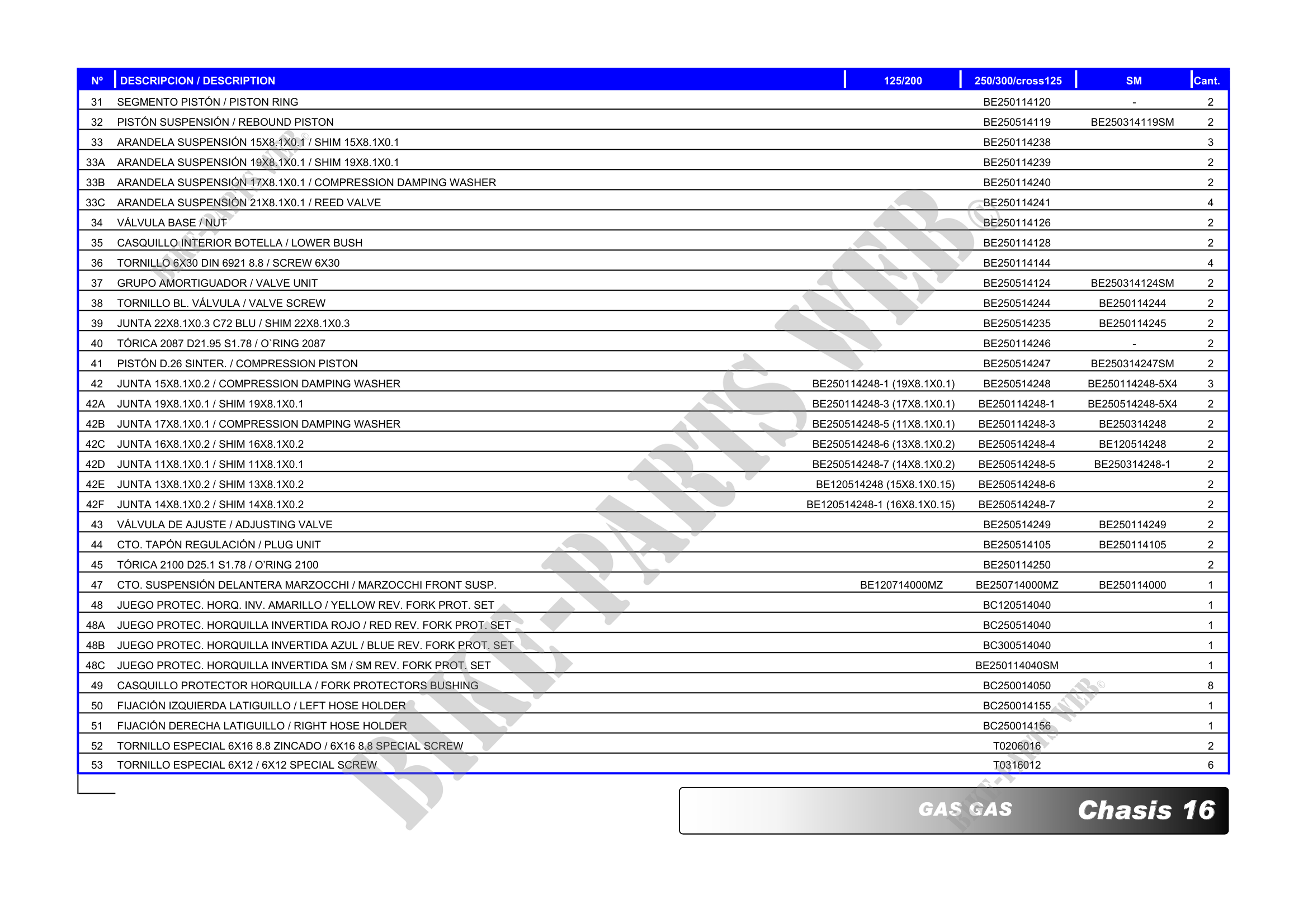

EC 300 40 Parts catalogue : Page 119

Microfiches
Enter the part number above
Image preview

Page 117

Image preview

Page 118

Image preview

Page 120

Image preview

Page 121

1 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95 100 105 110 115 120 125 130
          N     DESCRIPCION / DESCRIPTION                                                         125/200         250/300/cross125         SM          Cant.

31    SEGMENTO PISTÓN / PISTON RING                                                                      BE250114120              -            2
32    PISTÓN SUSPENSIÓN / REBOUND PISTON                                                                 BE250514119       BE250314119SM       2
33    ARANDELA SUSPENSIÓN 15X8.1X0.1 / SHIM 15X8.1X0.1                                                   BE250114238                           3
33A   ARANDELA SUSPENSIÓN 19X8.1X0.1 / SHIM 19X8.1X0.1                                                   BE250114239                           2
33B   ARANDELA SUSPENSIÓN 17X8.1X0.1 / COMPRESSION DAMPING WASHER                                        BE250114240                           2
33C   ARANDELA SUSPENSIÓN 21X8.1X0.1 / REED VALVE                                                        BE250114241                           4
34    VÁLVULA BASE / NUT                                                                                 BE250114126                           2
35    CASQUILLO INTERIOR BOTELLA / LOWER BUSH                                                            BE250114128                           2
36    TORNILLO 6X30 DIN 6921 8.8 / SCREW 6X30                                                            BE250114144                           4
37    GRUPO AMORTIGUADOR / VALVE UNIT                                                                    BE250514124       BE250314124SM       2
38    TORNILLO BL. VÁLVULA / VALVE SCREW                                                                 BE250514244        BE250114244        2
39    JUNTA 22X8.1X0.3 C72 BLU / SHIM 22X8.1X0.3                                                         BE250514235        BE250114245        2
40    TÓRICA 2087 D21.95 S1.78 / O`RING 2087                                                             BE250114246              -            2
41    PISTÓN D.26 SINTER. / COMPRESSION PISTON                                                           BE250514247       BE250314247SM       2
42    JUNTA 15X8.1X0.2 / COMPRESSION DAMPING WASHER                        BE250114248-1 (19X8.1X0.1)    BE250514248       BE250114248-5X4     3
42A   JUNTA 19X8.1X0.1 / SHIM 19X8.1X0.1                                   BE250114248-3 (17X8.1X0.1)   BE250114248-1      BE250514248-5X4     2
42B   JUNTA 17X8.1X0.1 / COMPRESSION DAMPING WASHER                        BE250514248-5 (11X8.1X0.1)   BE250114248-3       BE250314248        2
42C   JUNTA 16X8.1X0.2 / SHIM 16X8.1X0.2                                   BE250514248-6 (13X8.1X0.2)   BE250514248-4       BE120514248        2
42D   JUNTA 11X8.1X0.1 / SHIM 11X8.1X0.1                                   BE250514248-7 (14X8.1X0.2)   BE250514248-5       BE250314248-1      2
42E   JUNTA 13X8.1X0.2 / SHIM 13X8.1X0.2                                   BE120514248 (15X8.1X0.15)    BE250514248-6                          2
42F   JUNTA 14X8.1X0.2 / SHIM 14X8.1X0.2                                  BE120514248-1 (16X8.1X0.15)   BE250514248-7                          2
43    VÁLVULA DE AJUSTE / ADJUSTING VALVE                                                                BE250514249        BE250114249        2
44    CTO. TAPÓN REGULACIÓN / PLUG UNIT                                                                  BE250514105        BE250114105        2
45    TÓRICA 2100 D25.1 S1.78 / O'RING 2100                                                              BE250114250                           2
47    CTO. SUSPENSIÓN DELANTERA MARZOCCHI / MARZOCCHI FRONT SUSP.                  BE120714000MZ        BE250714000MZ       BE250114000        1
48    JUEGO PROTEC. HORQ. INV. AMARILLO / YELLOW REV. FORK PROT. SET                                     BC120514040                           1
48A   JUEGO PROTEC. HORQUILLA INVERTIDA ROJO / RED REV. FORK PROT. SET                                   BC250514040                           1
48B   JUEGO PROTEC. HORQUILLA INVERTIDA AZUL / BLUE REV. FORK PROT. SET                                  BC300514040                           1
48C   JUEGO PROTEC. HORQUILLA INVERTIDA SM / SM REV. FORK PROT. SET                                     BE250114040SM                          1
49    CASQUILLO PROTECTOR HORQUILLA / FORK PROTECTORS BUSHING                                            BC250014050                           8
50    FIJACIÓN IZQUIERDA LATIGUILLO / LEFT HOSE HOLDER                                                   BC250014155                           1
51    FIJACIÓN DERECHA LATIGUILLO / RIGHT HOSE HOLDER                                                    BC250014156                           1
52    TORNILLO ESPECIAL 6X16 8.8 ZINCADO / 6X16 8.8 SPECIAL SCREW                                          T0206016                            2
53    TORNILLO ESPECIAL 6X12 / 6X12 SPECIAL SCREW                                                          T0316012                            6



                                                                                              GAS GAS                      Chasis 16
